هناك العديد من أنواع المضخات الكهربائية الغاطسة، وأكثرها استخدامًا في ري الآبار هي المضخات الكهربائية الغاطسة المملوءة بالزيت والمملوءة بالماء. باستخدام مضخة الآبار العميقة الغاطسة من سلسلة QJ كمثال، تقدم هذه المقالة بإيجاز هيكل مضخات الآبار العميقة الغاطسة.
يتكون هيكل مضخة البئر العميق الغاطسة بشكل أساسي من مضخة مياه ومحرك كهربائي ومدخل وجهاز مانع للتسرب، كما هو موضح في الشكل.
تقع مضخة المياه في الطرف العلوي من المضخة الكهربائية الغاطسة، وتتكون بشكل أساسي من المكره، وغطاء التوجيه، وعمود المضخة، والمحامل المطاطية والمكونات الأخرى. يتم توصيل عمود المضخة وعمود المحرك بواسطة وصلة أسطوانية. المكره عبارة عن مكره مغلق بالطرد المركزي، ولمنع مضخة المياه من الرجوع إلى الخلف أثناء إيقاف التشغيل، يتم تثبيت صمام فحص في الطرف العلوي.
يقع جزء المحرك في الطرف السفلي من المضخة الكهربائية الغاطسة، ويتكون بشكل أساسي من مكونات مثل الدوار والستاتور ومحمل التوجيه ومحمل الدفع وفيلم تنظيم الضغط. يتم تصنيع لف البلاستيك أو الستاتور من سلك كهرومغناطيسي مقاوم للماء ومغلف بالنايلون المعزول بالبولي إيثيلين. يتم ملء الجزء الداخلي من المحرك بالماء النظيف لتبريد محامل المحرك. يتم تثبيت فيلم مطاطي لتنظيم الضغط في الجزء السفلي من المحرك لضبط التغيرات في ضغط الماء داخل الجسم الناجم عن ارتفاع درجة حرارة المحرك.
يقع جهاز الإدخال والإغلاق في منتصف المضخة الكهربائية الغاطسة. يقع جهاز الإغلاق في الطرف العلوي للمحرك ويتكون من حلقة رمي الرمل وختم زيت هيكلي للأجهزة الأمامية والخلفية. وظيفته هي منع الرواسب من الدخول إلى داخل المحرك.
معنى نموذج مضخة غاطسة بئر عميق 200-QJ80-55/5: 200- الحد الأدنى لقطر البئر المناسب لهذه المضخة هو 200 مم؛ مضخة غاطسة بئر عميق QJ؛ 80- معدل التدفق المقدر 80 م 3 / ساعة؛ 55- الارتفاع الإجمالي المقدر هو 55 مترًا؛ 5 مراحل لمضخة المياه.

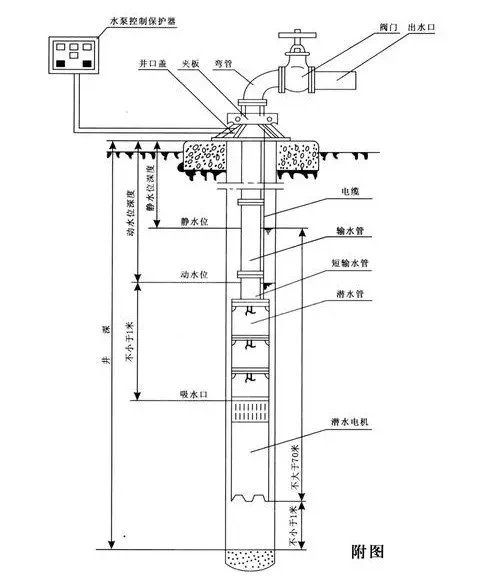

الرسم التخطيطي الهيكلي لمضخة البئر العميقة الغاطسة هو كما يلي:
