مضخة طرد مركزي متعددة المراحل

مقدمة المنتج:

تم إنشاء مضخات الطرد المركزي متعددة المراحل الخاصة بالألغام بناءً على التكنولوجيا المتقدمة التي تم إدخالها واستيعابها وامتصاصها ؛ إنها مناسبة لحمل المياه النظيفة والمواد التي لها خصائص تشبه المياه النظيفة على المستوى الفيزيائي والكيميائي. حجم الجسيمات الصلبة غير القابلة للذوبان أقل من 2 مم ، والحجم لا يتجاوز 0. 1c / o لكل وحدة حجم. من 15 درجة إلى 18 0 درجة هي نطاق درجة الحرارة المتوسطة لمضخة الطرد المركزي للتعدين متعددة المراحل. بالإضافة إلى ذلك ، فإن ضغط تشغيل مضخة الطرد المركزي للتعدين متعدد المراحل هو 3.0 ميجا باسكال. يجب أن تكون درجة الحرارة المحيطة والرطوبة النسبية أقل من أو تساوي 40 درجة و 95 درجة على التوالي.

سمات

مضخات الطرد المركزي متعددة المراحل الخاصة بالألغام ثابتة ويمكن الاعتماد عليها أثناء التشغيل ، ولديها كفاءة عالية وأداء تجويف فائق. إنها تستخدم النموذج الهيدروليكي للمنتجات الموفرة للطاقة عالية الكفاءة التي أوصت بها الدولة ، والتي تتمتع بفوائد الكفاءة العالية ، ونطاق أداء الضوء ، والتشغيل الآمن والمستقر ، والضوضاء المنخفضة ، وعمر الخدمة الطويل ، والتركيب المباشر والصيانة.

تتكون أجزاء تدفق مضخات الطرد المركزي متعددة المراحل من حديد الدكتايل المقاوم للتآكل أو الفولاذ المصبوب ، من بين مواد أخرى ، لضمان كفاءتها العالية ، وكفاءة الطاقة ، ونطاق الأداء الواسع ، والتشغيل المستقر ، والضوضاء المنخفضة ، والعمر الطويل ، وسهولة التركيب و يصلح. من خلال تغيير مادة أقسام التدفق ، أو الختم ، أو إضافة أنظمة التبريد ، وما إلى ذلك ، يمكن لمضخة الطرد المركزي الأفقية متعددة المراحل نقل الماء الساخن ، أو الزيت ، أو التآكل ، أو وسط التآكل.

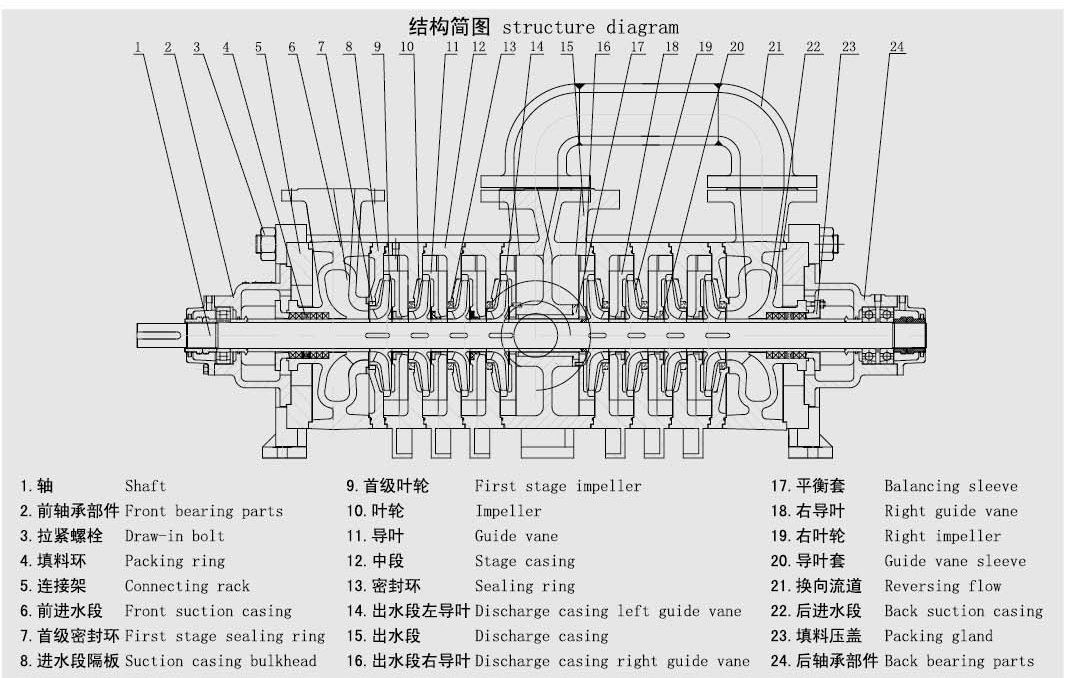

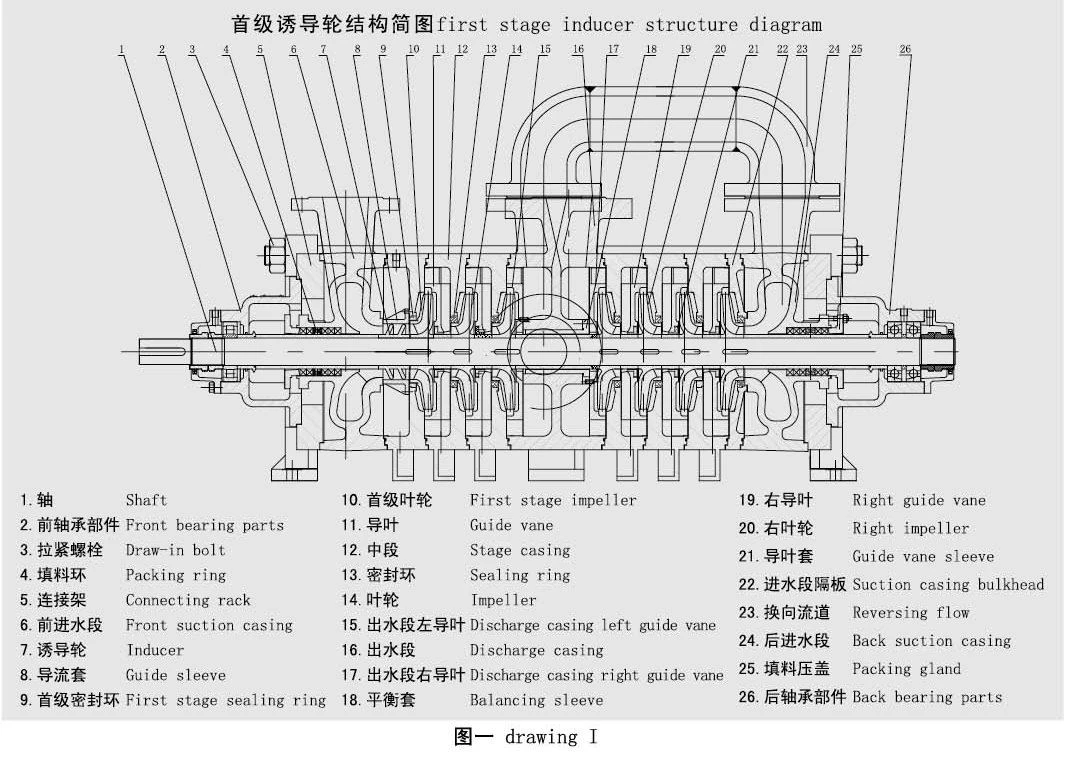

الهيكل ومبدأ العمل:

1. مضخة MD (P) عبارة عن مضخة طرد مركزي مجزأة ذات شفط واحد والعديد من المراحل. قسم الماء الأمامي ، عموديًا لأعلى ، هو المكان الذي يوجد فيه مدخل الشفط. وفقًا لمتطلبات الاستخدام الفعلي ، يمكن أيضًا تحويله إلى وضع أفقي. يقع مخرج المضخة عموديًا لأعلى على جزء المخرج ، والذي يقع في منتصف الجهاز. تُستخدم مسامير الشد لربط إطار توصيل المضخة وقسم المياه الأمامي والقسم الأوسط وقسم المخرج وقسم مدخل المياه الخلفي. اعتمادًا على احتياجات المستخدم ، يمكن رفع المصعد أو خفضه.

2. هيكل ومبدأ العمل من الأجزاء الرئيسية

⑴ الأجزاء الرئيسية لمضخة المياه: قسم الماء الأمامي ، قسم المخرج ، قسم المدخل الخلفي ، ريشة التوجيه ، ريشة التوجيه اليمنى ، ريشة التوجيه اليسرى لقسم المخرج ، ريشة التوجيه اليمنى لقسم المخرج ، القسم الأوسط ، المكره ، المكره الأيمن ، العمود ، التوازن طبل ، غطاء تحديد المواقع الأمامي ، غطاء تحديد المواقع الخلفي ، إطار التوصيل ، قناة التدفق العكسي ، إلخ ؛ يتكون الدوار من المكره ، والمكره الأيمن ، وأسطوانة التوازن ، وجلبة الاحتفاظ بالدفاعة ، وغطاء تحديد الموضع الأمامي ، وغطاء تحديد الموضع الخلفي ، وأجزاء أخرى مثبتة على العمود. يتم دعم نهاية القيادة للدوار بمحمل أسطواني ، ويتم ترتيب النهاية وجهاً لوجه بمحمل كروي قطري ، ويتم تشحيم المحمل بالشحم.

(2) قسم المياه الأمامي ، قسم مدخل المياه الخلفي ، القسم الأوسط ، ريشة التوجيه اليمنى ، ريشة التوجيه اليسرى لقسم المخرج ، ريشة التوجيه اليمنى لقسم المخرج ، قناة التدفق العكسي ، وقسم المخرج تشكل غرفة العمل في مضخة. الجانب المحوري حيث يدخل السائل. يتم وضع مراحل الضغط المنخفض عند كلا الطرفين لتقليل الضغط الذي يحمله ختم العمود. أثناء التشغيل ، تكون القوى المحورية التي تعمل على كل زوج من الدفاعات المرتبة بشكل متماثل معاكسة ، والتي يمكن أن تعوض بعضها البعض لموازنة القوى المحورية المتولدة.

⑶ ① ختم العمود: يجب استخدام التعبئة الناعمة لإحكام الإغلاق ، ويجب أن يكون إحكام التغليف مناسبًا ، بحيث يمكن للسائل أن ينضح قطرة تلو الأخرى.

② ناقل الحركة: يتم تشغيل المضخة مباشرة بواسطة المحرك من خلال أداة التوصيل المرنة ؛ عند النظر إليها من اتجاه المحرك ، تدور المضخة في اتجاه عقارب الساعة.

③ محمل: تم اعتماد محمل أسطواني في نهاية القيادة واعتماد محمل كروي قطري في النهاية.

④ حلقة الختم: تمنع تسرب المياه ذات الضغط العالي في مضخة المياه إلى جزء المدخل ، ويمكن استبدالها بعد التآكل.

⑤ أسطوانة التوازن: مثبتة بعد المكره للمرحلة الأخيرة ، وهي تدور مع الدوار ، ويشكل السطح الدائري الخارجي لأسطوانة التوازن فجوة نصف قطرية مع سطح الفتحة الداخلية لجراب التوازن.

⑥ جِلب تموضع أمامية وخلفية: في غرفتي التعبئة ، يمكن استبدالها بعد التآكل.

مبدأ العمل: يدور عمود المضخة تحت محرك المحرك للعمل على السائل لزيادة طاقته ، بحيث يتم إرسال الكمية المطلوبة من السائل إلى الارتفاع أو الضغط المطلوب من خزان الشفط عبر أجزاء التدفق من خلال المضخة.

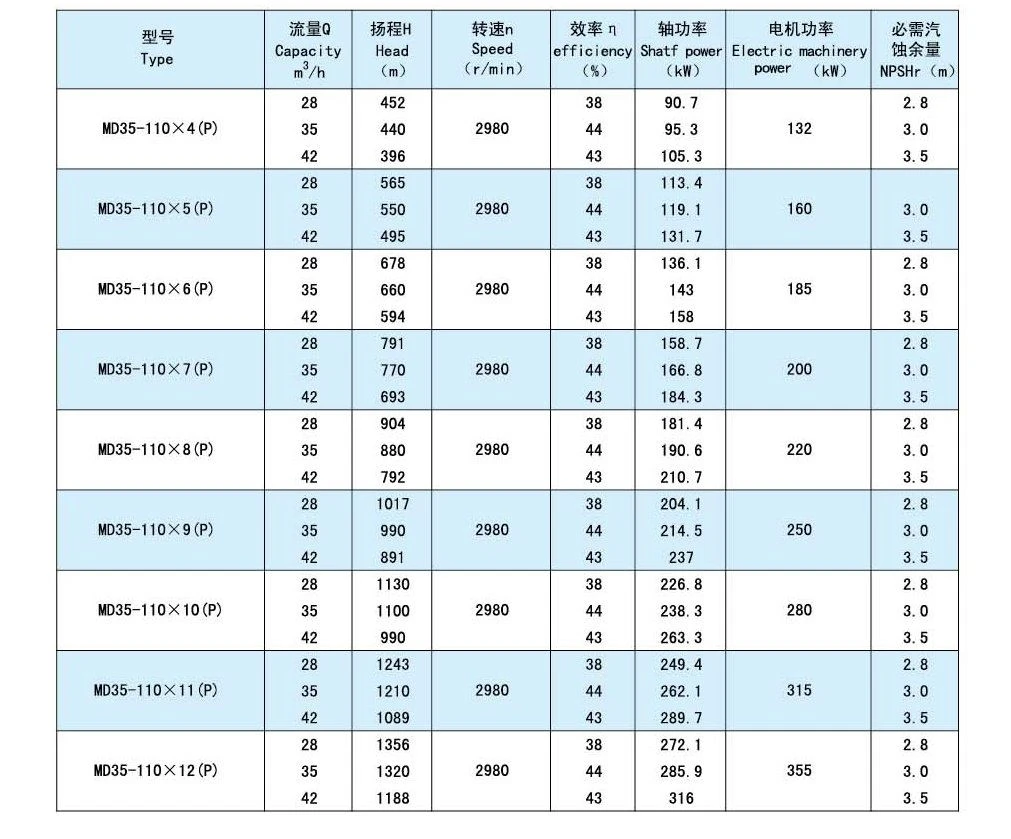

معنى النموذج:

على سبيل المثال: md 100-80 × 8 (P) MD: مضخة طرد مركزي مقاومة للتآكل متعددة المراحل لمنجم الفحم 100: تدفق 100 م 3 / ساعة 80: رفع أحادي المرحلة 80 م 8: المرحلة (P): نوع متوازن
