مضخة الطين الغاطسة

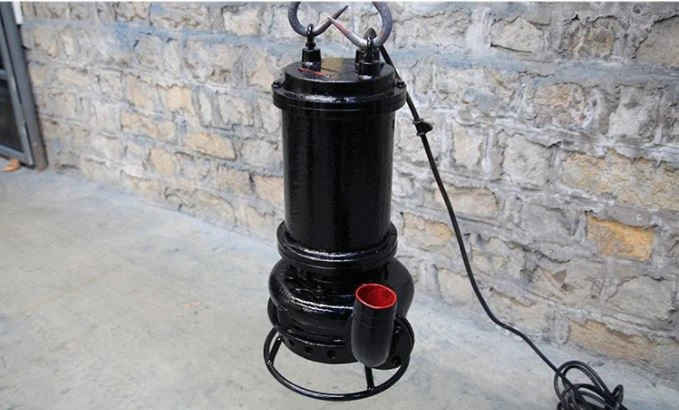

مضخة الملاط الغاطسة ZJQ هي نوع من الآليات الهيدروليكية التي تقترن فيها المضخة بمحرك مباشرة. تتميز مجموعة المضخات بميزات المواد الخاصة عالية الجودة ، والهيكل المحدث ، وقناة التدفق الواسعة ، والقدرة العالية على الصرف الصحي.

إرسال التحقيق→

الآلية الهيدروليكية التي ترتبط فيها المضخة مباشرة بالمحرك هي مضخة الطين الغاطسة ZJQ.

تستفيد مجموعة المضخات من مادة خاصة عالية الجودة ، وهيكل محدث ، وقناة تدفق واسعة ، وقدرة كبيرة للصرف الصحي.

يتم استخدامه لنقل المواد التي تحتوي على سائل ، مثل الرمل والطين والفحم الصلب ، إلخ. يمكن استخدام المضخة لنقل الطين والرمل في البحيرات والأنهار والبحر والقنوات الموسعة ، من بين أماكن أخرى. يمكن استخدامه أيضًا لإزالة مياه الصرف الصحي من حمامات السباحة ، وكذلك مواقع البناء ومصانع الصلب ومحطات الطاقة ، من بين مواقع أخرى. المضخة مصنوعة من مواد عالية الجودة ، ولها هيكل مبتكر ، ولها مسار تدفق كبير مع نظام توصيل قوي.

لم يتم الانتهاء بعد من وحدة التحكم الخاصة بالمضخة. وهي مكونة من جزأين: المحرك والمضخات.

يتم استخدام محرك متزامن ثلاثي الأطوار. يعزل الختم الثابت المضخة عن النظام. الختم الميكانيكي عبارة عن أنبوب موجي مزدوج الطرف يعمل في غرفة الزيت التي يتم ملؤها. بين حجرة الزيت وحجرة المحرك ، يوجد مسبار زيت-ماء. يمكن أن يمنع الماء من دخول غرفة المحرك أثناء عمل مجموعة المضخة بشكل صحيح. المكره الرئيسي ونائب المكره هما القطعتان اللتان تشكلان مجموعة المضخة. يتم استخدام المكره للرش أو تحريك التركيبة الصلبة والسائلة لمساعدة الدافع الرئيسي في التوصيل. يتم استخدام المكره الرئيسي لامتصاص وتوصيل خليط السائل الصلب.

شرح الهيكل

1- مضخات الملاط M و AH و AHP و HP و HH ومضخات الملاط تحتوي جميعها على هيكل المضخة المزدوجة أو هيكل المضخة. يشتمل جسم المضخة على بطانة معدنية بديلة مقاومة للاهتراء لغطاء المضخة والتي تشمل المكره والغمد ولوحة الحماية وما إلى ذلك. اعتمادًا على ضغط العمل ، يكون غطاء المضخة إما مصنوعًا من الحديد الزهر الرمادي أو الحديد الزهر الذي كان كرويًا المجلى. يتم تقسيمها عموديًا وتثبيتها مع السحابات. يتم تثبيت الدعامة وجسم المضخة معًا بواسطة براغي ، ويتوقف جسم المضخة. يمكن تركيب مخرج المضخة بثمانية زوايا مختلفة عن طريق تدويرها. يتم تثبيت الشفرات الخلفية على ألواح الغطاء الأمامي والخلفي للمروحة للمساعدة في منع التسرب وإطالة العمر الإنتاجي للمضخة.

2. مضخات الملاط AHR و LR و Mr لها هيكل غلاف مزدوج للمضخة وبطانة مطاطية قابلة للاستبدال ومقاومة للتآكل والتآكل على جسم المضخة وغطاء المضخة (بما في ذلك المكره ، والغمد الأمامي ، والغمد الخلفي ، وما إلى ذلك). الأجزاء الدوارة وأشكال التثبيت للمضخة هي نفسها تلك الموجودة في المضخات ah و l و M ، وكذلك جسم المضخة وغطاءها.

3. المضخات من النوع D و G لها بنية واحدة (أي بدون بطانة). يتكون جسم المضخة والغطاء والمكره من المعدن الذي يقاوم التآكل. يتم ربط جسم المضخة وغطاء المضخة باستخدام آلية تثبيت فريدة ، ويمكن أن يدور اتجاه مخرج المضخة بحرية ، مما يجعل التركيب والتفكيك بسيطًا.

4. كل نوع من أنواع المضخات له مدخل أفقي ويدور في اتجاه عقارب الساعة بالنسبة لاتجاه النقل.

جسم المضخة وغطاء المضخة هما اسمان آخران لرأس مضخة الطين الغاطسة. عادة ، يشكل جسم المضخة وغطاء المضخة ما يسمى برأس المضخة لمضخة الطين. يتم توصيل مكونات المكره والختم والمحمل عبر محامل بجسم المضخة ، والتي يتم توصيلها بشكل أساسي بدوار المضخة. يشكل غطاء المضخة وجسم المضخة معًا تجويفًا مغلقًا. غطاء المضخة هو القسم الذي يتوافق مع جسم المضخة. يتم تبطين الجزء الداخلي لمضخة الطين بجسم المضخة وغطاءها. في معظم الحالات ، تتكون البطانة من سبائك الكروم العالية والمطاط. غالبًا ما تتكون بطانات المضخة من المطاط أو سبيكة معدنية.

1. مصدر الطاقة عبارة عن ثلاث مراحل ، 50 هرتز ، مصدر طاقة تيار متردد.

2. يجب ألا تزيد درجة الحرارة القصوى للوسط عن 40 درجة ، ويجب ألا توجد غازات قابلة للانفجار أو قابلة للاشتعال.

3. يحتوي الرماد والخبث على أعلى تركيزات وزن للجسيمات الصلبة في الوسط ، على التوالي ، عند 45 في المائة و 60 في المائة.

4. لا يمكن أن يزيد أقصى عمق غوص للوحدة عن 20 مترًا ، ولا يمكن أن يقل عمق غوصها الأدنى عن متر واحد.

5. تعمل الوحدة بشكل أفضل عند العمل عموديًا في الوسط ، والتشغيل المستمر هو الوضع المفضل للتشغيل.

لا.	نموذج	تسريح مم	تدفق m³/h	رأس m	قوة كيلوواط	فعالية كاملة. η (نسبة مئوية)	سرعة ص / دقيقة	الأعلى. مم	وزن كلغ
1	ZJQ 10-20-3	50	10	20	3	37	1460	8	110
2	ZJQ 15-18-3	50	15	18	3	46	1460	8	110
3	ZJQ 20-15-3	50	20	15	3	52	1460	8	110
4	ZJQ 25-12-3	50	25	12	3	58	1460	8	110
5	ZJQ 30-12-3	65	30	12	3	60	1460	8	110
6	ZJQ 35-10-3	65	35	10	3	64	1460	8	110
7	ZJQ 40-8-3	65	40	8	3	66	1460	8	110
8	ZJQ 15-22-4	50	15	22	4	43	1460	10	113
9	ZJQ 18-20-4	50	18	20	4	46	1460	10	113
10	ZJQ 20-18-4	50	20	18	4	50	1460	10	113
11	ZJQ 25-20-4	50	25	20	4	52	1460	10	113
12	ZJQ 30-16-4	65	30	16	4	52	1460	10	113
13	ZJQ 35-15-4	65	35	15	4	60	1460	10	113
14	ZJQ 40-12-4	65	40	12	4	63	1460	10	113
15	ZJQ 45-10-4	65	45	10	4	66	1460	10	113
16	ZJQ 20-30-5 .5	80	20	30	5.5	42	1460	13	205
17	ZJQ 25-15-5 .5	80	25	15	5.5	42	1460	13	205
18	ZJQ 30-20-5 .5	80	30	20	5.5	54	1460	13	205
19	ZJQ 45-15-5 .5	80	45	15	5.5	41	1460	13	205
20	ZJQ 15-20-5 .5	80	15	20	5.5	33	1460	13	205
21	ZJQ 50-10-5 .5	80	50	10	5.5	44	1460	13	205
22	ZJQ 15-20-7 .5	80	15	20	7.5	34	1460	13	210
23	ZJQ 20-25-7 .5	80	20	25	7.5	35	1460	13	210
24	ZJQ 25-20-7 .5	80	25	20	7.5	36	1460	13	210
25	ZJQ 25-30-7 .5	80	25	30	7.5	36	1460	13	210
26	ZJQ 30-30-7 .5	80	30	30	7.5	37	1460	13	210
27	ZJQ 32-20-7 .5	80	32	20	7.5	37	1460	13	210
28	ZJQ 45-15-7 .5	80	45	15	7.5	41	1460	13	210
29	ZJQ 100-10-7 .5	100	100	10	7.5	48	1460	21	220
30	ZJQ 40-25-11	80	40	25	11	38	1460	13	240
31	ZJQ 50-21-11	80	50	21	11	40	1460	13	240
32	ZJQ 50-26-11	80	50	26	11	40	1460	13	240
33	ZJQ 70-20-11	80	70	20	11	43	1460	13	240
34	ZJQ 100-18-11	100	100	18	11	48	1460	21	240
35	ZJQ 25-40-15	80	25	40	15	37	1460	13	330
36	ZJQ 50-26-15	80	50	26	15	40	1460	13	260
37	ZJQ 50-28-15	80	50	28	15	40	1460	13	260
38	ZJQ 60-30-15	100	60	30	15	41	1460	13	265
39	ZJQ 70-24-15	80	70	24	15	42	1460	13	260
40	ZJQ 75-25-15	100	75	25	15	43	1460	13	260
41	ZJQ 100-18-15	100	100	18	15	49	1460	21	270
42	ZJQ 150-15-15	100	150	15	15	51	1460	21	270
43	ZJQ 150-18-18 .5	150	150	18	18.5	49	980	32	550
44	ZJQ 200-12-18 .5	150	200	12	18.5	53	980	45	550
45	ZJQ 150-22-22	150	150	22	22	47	980	32	600
46	ZJQ 200-15-22	150	200	15	22	50	980	45	600
47	ZJQ 60-46-30	150	60	46	30	41	980	14	550
48	ZJQ 70-38-30	150	70	38	30	42	980	21	710
49	ZJQ 100-35-30	150	100	35	30	44	980	21	710
50	ZJQ 108-30-30	150	108	30	30	44	980	21	710
51	ZJQ 150-30-30	150	150	30	30	46	980	21	710
52	ZJQ 150-35-30	150	150	35	30	46	980	21	710
53	ZJQ 200-20-30	150	200	20	30	52	980	21	710
54	ZJQ 240-20-30	150	240	20	30	55	980	21	710
55	ZJQ 300-15-30	200	300	15	30	56	980	28	700
56	ZJQ 100-50-37	150	100	50	37	44	980	21	850
57	ZJQ 300-20-37	200	300	20	37	56	980	28	775
58	ZJQ 400-15-37	200	400	15	37	58	980	28	775
59	ZJQ 150-35-45	150	150	35	45	47	980	36	1000
60	ZJQ 200-30-45	150	200	30	45	49	980	36	1110
61	ZJQ 500-15-45	200	500	15	45	59	980	46	1100
62	ZJQ 150-45-55	150	150	45	55	46	980	21	1140
63	ZJQ 250-35-55	150	250	35	55	51	980	36	1140
64	ZJQ 600-15-55	200	600	15	55	60	980	46	1220
65	ZJQ 200-45-75	150	200	45	75	49	980	21	1540
66	ZJQ 200-50-75	150	200	50	75	48	980	14	1550
67	ZJQ 350-35-75	200	350	35	75	53	980	28	1550
68	ZJQ 400-25-75	200	400	25	75	58	980	25	1550
69	ZJQ 500-20-75	200	500	20	75	59	980	25	1550
70	ZJQ 200-60-90	150	200	60	90	48	980	14	1550
71	ZJQ 400-40-90	200	400	40	90	54	980	28	1550
72	ZJQ 500-25-90	200	500	25	90	60	980	25	1550
73	ZJQ 400-50-110	200	400	50	110	53	980	28	1970
74	ZJQ 600-30-110	200	600	30	110	61	980	28	1970
75	ZJQ 780-26-110	300	780	26	110	62	980	50	1970
76	ZJQ 1000-18-110	300	1000	18	110	64	980	50	1970
77	ZJQ 400-60-132	200	400	60	132	53	980	28	2000
78	ZJQ 500-45-132	200	500	45	132	56	980	28	2000
79	ZJQ 500-55-132	200	500	55	132	55	980	28	2000
80	ZJQ 800-35-132	300	800	35	132	63	980	42	2000
81	ZJQ 1000-22-132	300	1000	22	132	64	980	50	2000
82	ZJQ 650-52-160	200	650	52	160	58	980	28	2650
83	ZJQ 780-50-185	300	780	50	185	60	980	38	3330
84	ZJQ 800-55-220	300	800	55	220	60	980	38	3400
85	ZJQ 1250-35-220	350	1250	35	220	65	980	45	3400
86	ZJQ 1750-30-250	350	1750	30	250	67	980	55	3750
87	ZJQ 1500-35-250	350	1500	35	250	66	980	50	3750
88	ZJQ 2000-35-315	400	2000	35	315	68	980	60	3800
